功能概述：
尚维大屏拼接器采用专利技术硬件设计，可通过前端不同输入端口的变化，改变拼接器的输入信号的制式，H系列支持的接口有：HDMI，DVI-I，HD-SDI(选配)，YPbPr(选配)，VGA，AV等不同信号源，不同制式的信号
拥有创凯电子专利技术的CBD(CommonBusDistrict)公共总线技术，完全支持多通道高清信号的漫游，叠加，开窗显示，智能化的带宽分配技术，可依据窗口的缩放大小调整信源的内输带宽
采用纯硬件设计，不需要操作系统支持，上电即可工作，启动时间小于5秒钟，稳定性高。
单台机器的的配置
– 4路HDMI/DVI输入;
– 4路VGA/RGB输入;
– 最高16路视频输入;
– 最高12路DVI/RGB输出;
系统连接拓扑图
特点介绍：
一、采用模块化的组合方式
可以自主配置输入输出的信号处理单元，可以根据客户的需要量身定制适合做标底的大屏幕拼接控制器。
◆采用模块化的组合方式，可以任意配置输入输出端的接口方式
◆可以选用高清/标清/高分信号的任意组合方式，无损支持全高清通道。
◆轻松更换模块实现升级。
◆模块化维护，可实现快速更换维护
二、CBD(CommonBusDistrict公共总线区域)信号显示区域
主要特点：
◆设定为CBD区域的窗口，可以实现对CBD输入信号的所有窗口进行叠加显示；
◆ CBD显示区域可以和其他子输入通道构成更多模式的显示方式；
◆多台拼接器级联后，可以在大拼接墙上开设多个CBD信号显示窗口；
◆窗口操作：透视，画外画平铺，画中画，窗口叠加，窗口漫游，窗口透视和缩放；
◆ CBD的输入路数，可以预先进行配置，最多可以达到12路；

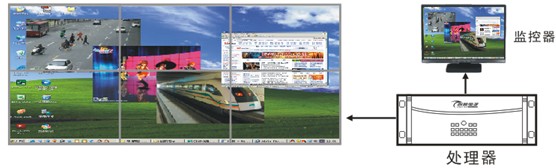

三、加入远程值机功能
拥有值机功能，可以通过监视器观看到大屏幕上面的实时内容
四、窗口的操控

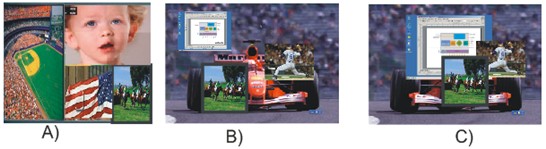

A)、画外画平铺模式—多路或者部分信号以任意矩形显示格式全屏或非全屏显示在CBD区域内,显示画面之间没有任何重叠;
B)、画中画模式—以某幅画面为背景,其他窗口信号采用开窗口平铺显示;
C)、叠加模式—以某个通道画面为背景, 其他通道的画面在显示时,窗口之间相互部分或者全部覆盖,被覆盖部分没有显示；

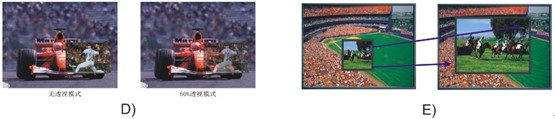

D)、透视模式—在做画中画叠加模式时,可以设定上一层显示窗口的透明度,可观察到上层窗口显示的通道信号同时,也可以直观看到下层信号的完整画面.
E)、缩放和位移—窗口的大小和位置任意变换和移动；
五、可支持全高清格式的输入

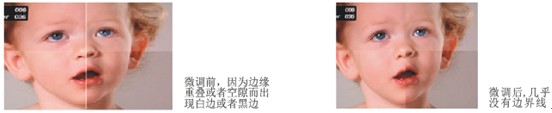

六、边缘精调技术
七、输入/输出信号
本产品采用了目前世界上最先进的高速图像处理芯片，对于视频输入的信号自动判别不同的制式(PAL/NTSC),采用运动预测补偿和去隔行处理,将视频信号转换为逐行信号;自动判别VGA输入的各种不同格式信号,应用先进的数字图像处理算法来实时分割放大信号并显示, 整个画面清晰流畅，色彩极其鲜艳逼真，无任何运动锯齿和马赛克现象。输出信号统一转换为XGA/60HZ,也可以设定更高的分辨率;
八、先进的纯硬件设计架构
本产品采用了纯全硬件信号处理和总线架构模块设计。不需要操作系统支持，上电即可工作，开机时间少于5秒, 用户可直接硬开机和关机,启动迅速, 满足每周七天、每天24小时的工作需求,系统稳定可靠。
九、图像参数(白平衡/亮度/对比度/锐度)自动调整
出厂时的各种图象参数均设置在标准状态。用户也可根据需要对个别参数进行调整。可对每路输出图象进行白平衡参数的调整，使得电视墙/拼接墙的综合白平衡达到尽可能完美的状态。
十、防灼伤功能(可选)
图像拼接处理器可以手动或者自动(默认方式)设定防灼伤功能, 设定后,图像处理器将按照设定的频率或时间间隔,自动启动防灼伤功能,改变显示画面的位置或者内容,在一定的时间内自动恢复正常显示。
主要技术指标：
产品根据输入、输出通道的不同，有S9PHXX04，S9PHXX06，S9PHXX08，S9PHXX10，S9PHXX12，S9PHXX14，S9PXX16等型号；主要技术指标见下表（每个拼接输出通道，简称“1路”）
|
S9PH-XXYY |
||
|
输 入 信 号 |
CBD 区 |
4路HDMI/DVI输入；4路VGA/RGB输入；最高16路视频输入； 4路HD-SDI输入（选配）；8路YPbPr（选配）； |
|
子通 道 |
一路VGA/RGB全格式信号或者一路视频，支持XGA，SXGA，SXGA+， UGA，WUGA等主流高清信号，单路可支持1920*1200/60HZ |
|
|
输出信号 |
VGA/DVI-I （DVI-D需定制）XGA1024*768/60HZ输出，可支持1080P输出 |
|
|
操作方式 |
标准RS232端口（随机提供系统控制调试软件），遥控器 |
|
|
显示单元组合 |
单机最多支持16拼接，多机级联可扩展256单元 |
|
|
系统控制软件 |
随机配送 |
|
|
功耗 |
15W/路 |
|
|
供电 |
180-240VAC，50Hz |
|
|
工作温度 |
0-60摄氏度 |
|
|
工作湿度 |
5-95% |
|
|
机箱规格 |
4U标准机箱 |
|
|
机箱尺寸 |
530mm（长）X 510mm（宽）X 180mm（高） |
|
|
重量 |
大约20KG |
|
