前言：

近年来， 触控式面板的应用可说是越来越广泛，从早期军方或是一些特殊的应用， 到目前许多地方都采用了触控式面板，假如用Yahoo!或是Google以“touch panel” 关键字搜寻的话，每天以数百多的结果成长，可见得触控式面板已经是一个当红且快速成长的应用及市场。然而，触控式面板有4、5种以上的技术和许多的厂商投入其中，假如有些顾客想采用触控式面板， 势必会被五花八门的资讯搞的眼花撩乱，不知所措。这篇文章以目前比较主流的和未来的技术为架构，希望给初次涉入触控式面板的读者提供一些有用的参考。

电阻式

电阻式触控萤幕可以说是目前使用量最多的一个技术，电阻式的驱动原理是用电压降的方式来找座标轴，由下图可以看出，X轴和Y轴各由一对0∼5V的电压来驱动，当电阻式触控萤幕被Touch到的时候，由于回路被导通，而会产生电压降，而控制器则会算出电压降所佔的比例然后更进一步算出座标轴。

从电阻式的结构面来讲 ，通常电阻式上层是以ITO Coating的PET来当材料，下层则是以ITO Coating的PET或是玻璃来当材料，平常没使用的时候上下两层是以绝缘体Spacer Dot来撑开， 要不然就会产生Constant Touch（游标固定每一点）的问题。

一般电阻式架构式Film on Glass（FG），也就是说上层是ITO Coating的PET，下层则是以ITO Coating的一般玻璃，缺点是一般玻璃假如在使用中不慎弄破，玻璃碎片会割伤使用者。

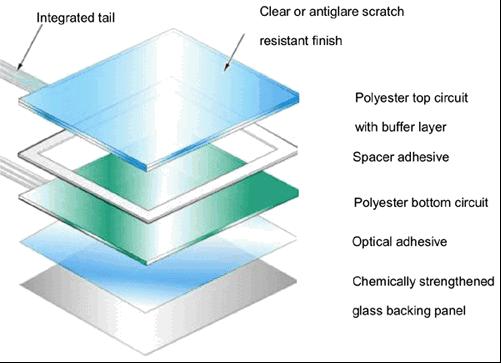

为避免这种意外发生，3M特别采用一种更安全的架构Polyester Laminated（PL），上层还是ITO Coating的PET（参考下图），但下层则是ITO Coating的PET、光学胶、化学强化玻璃（由上而下）。化学强化玻璃已经比一般玻璃的耐承受压力强3.4倍了，当化学强化玻璃还是不幸打破的时候，光学胶可以整层包覆化学强化玻璃的碎片，避免碎片割伤使用者，就好像汽车挡风玻璃的隔热纸一样，只会裂不会破，此种Polyester Laminated 架构的电阻式面板安全性就远胜过Film on Glass（FG）。

电容式

电容式触控面板，跟电阻式比较，则是一个截然不同的技术，电容式的架构比较简单，基本上是以ITO玻璃为主体，在ITO玻璃的四角放电，在表面形成一个均匀的电场，当可以导电的物体，例如像是人的手指，吸走一点微量的电流，后面的控制器则会算出电流被吸走的比例而算出X轴和Y轴。

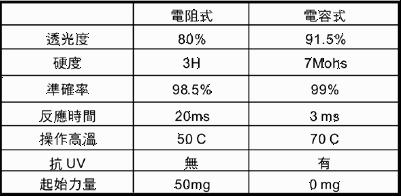

3M目前推出最新的电容产品ClearTekⅡ，下表则是一般电阻式和3M电容式的比较表。

透光度

触控式面板是依附在LCD外面的，所以其透光率以及其抗眩抗反射的特性也相对重要。电容式触控面板要做到高透光及抗眩光并不容易。一般只有85％的透光率。而且抗眩的效果也不佳。

但是3M的新一代电容式电容式触控萤幕，ClearTekⅡ透光度为91.5％，其表面并有抗眩抗反射处理。跟电阻式触控萤幕比起来，电容式触控萤幕让整个视觉亮了起来，整个视觉质感也提升不少，触控萤幕的製造商也不必去改造LCD把亮度提高，省了许多的成本。
